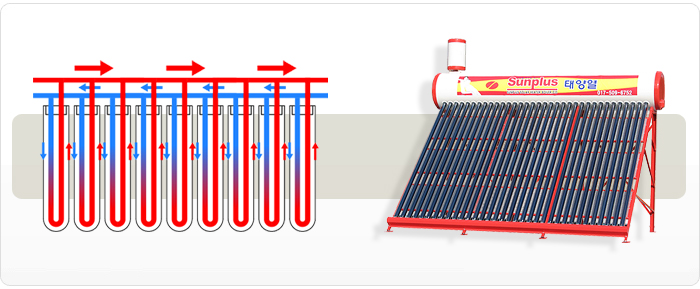

집열기는 태양에너지를 열에너지로 변환하여 열매체에 전달하는 1차 열교환기로서 진공관형을 채택하고 있다. 진공관형 집열기에 입사된 태양에너지는 흑색으로 도장된 흡열진광관에 열에너지의 형태로 흡수되고, 흡수된 열에너지는 집열기와 축열조 사이를 순환하는 열전달 매체에 전달된다. 열전달 매체에 옮겨진 열에너지는 가용 집열량으로 저장되거나 열부하에 직접 공급된다.

고횽율의 집열효과,난방기능
외부와 내부 유리관 사이에 진공관 시스템으로 열 손실이 거의 없기 때문에 기존의 평판형 스스템보다 효율이 높아, 온수는 물론 기존 난방설비와 연계하여 최적의 에너지 절감 효과를 얻을 수 있음

간편한 설치와 교환이 가능
주택구조에 관계없이 지붕이나 옥상 바닥 등 햇빛을 받을 수 있는 곳에 하루면 간단히 설치되고 별도의 조작 없이 수도밸브만 열면 온수를 사용 할 수 있으며, 유리관 파손 시 평판형 집열기와는 달리 형광등을 교환하는 것처럼 간단하게 교환 가능

자연 순환식으로 깨끗한 온수 공급
특수집광경(PDP) 집열기를 사용, 자연순환 시킴으로써 수돗물은 물론, 지하수, 연회수 등 어떤 수질에서도 부식이나 물때가 끼지 않으며, 항상 깨끗한 온수를 공급

높은 안전성
전기,기름,가스를 사용하지 않아 폭발이나 강풍의 위험이 없음은 물론 강풍에도 잘 견딜 수 있도록 설계

다양한 용도
-산업용 온수 : 수영장, 야영장, 온실, 목욕탕, 공장, 기숙사, 학교, 관공서, 양로원 공공시설 일체
-가정용 온수 : 전원주택, 단독, 다세대, 연립, 팬션하우스, 별장 등
-기존 난방기기와 연계하여 사용시 약 60% 가까운 연료비 절감 가능.

뛰어난 내식성
스테인레스, 동 등 고급소재 사용으로 열전도율이 뛰어나고 부식이 없어 최적의 성능과 함께 수명이 반영구적.

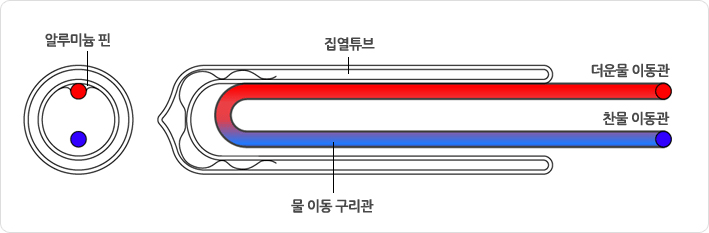

집열진광관은 외부유리관,내부유리간,진공층,흡수층,흡수코팅 등으로 구성된다.

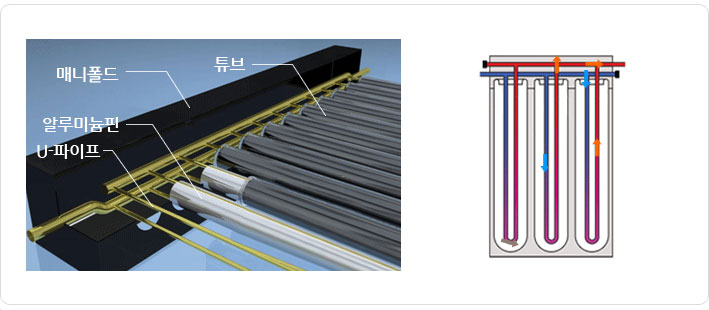

내부유리관을 감싸는 태양열흡수필름은 태양에너지를 열에너지로 변환시키고, 알루미늄 흡수판에서 변환된 열에너지를 흡수하여 히트파이프에 전달한다.

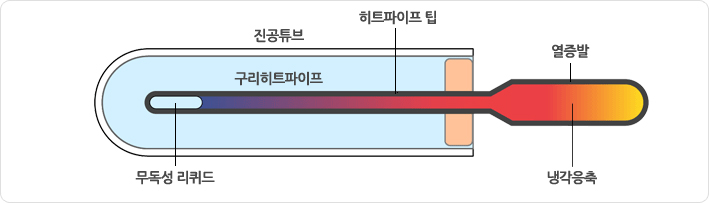

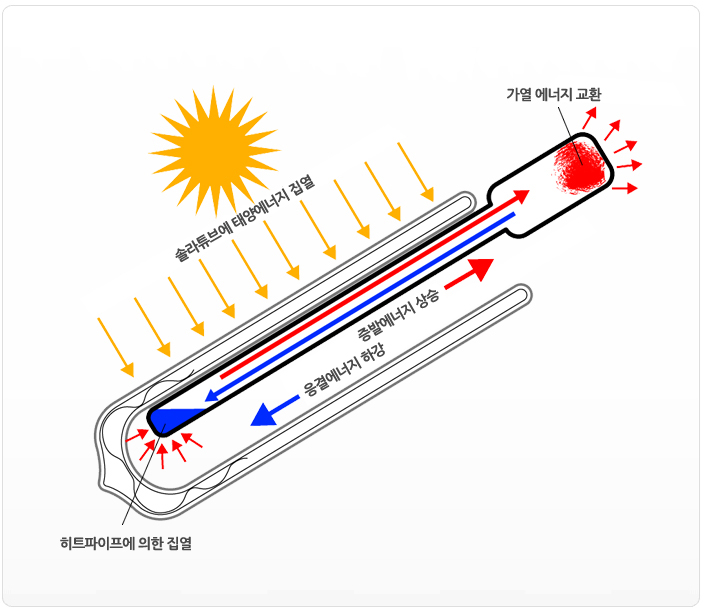

히트파이프 내의 열에너지는 기화되어 상단의 냉각부 삽입관에서 주관의 매체와 열교환을 마친 후 액체상태로 변환하여 하단으로 내려온다.

-잠열에 의해 열을 수송하기 때문에 금속류에 비해 빠른 시간에 많은 열량을 축방향으로 전달할 수 있는 고성능 열전달 기기이다.
-히트파이프의 내부에는 작동유체가 액상 혹은 기상으로 포화상태를 이루고 있기 때문에 증발부 및 응축부를 따라 전체의 표면온도가 거의 균일하다.
-열싸이펀의 경우는 경사각의 변화에 의해 자체 열저항이 변화하므로 경사각만을 변화시켜도 전달되는 열유속을 제어할 수 있다.
-구조가 간단하고 경량이다.
-유지 및 보수에 비용이 거의 들지 않는다.
